產品型號: R-TCN
產品名稱:90度轉彎型自由輸送機
該型輸送機為90度弧形轉彎輸送機，使用錐型滾筒，適用于輸送機的轉彎連接。
>>說明
1.轉彎角度:90度
2.轉彎半徑:900mm
3.支架： 90mm槽鋼
4.幅寬: 300mm～800mm
5.滾筒承重量:max約100kg
>>仕様表
(単位 mm)
| 滾 筒 幅 寬 W (mm) | 300 | 400 | 500 | 600 | 700 | 700 | 800 | ||
| 小徑 A (mm) | 滾 筒 外 徑 | 42.7 | 42.7 | 42.7 | 42.7 | 42.7 | 42.7 | 42.7 | |
| 壁 厚 | 3.2 | 3.2 | 3.1 | 3.1 | 3.2 | 3.2 | 3.1 | ||
| 大徑 B (mm) | 滾 筒 外 徑 | 56.8 | 61.3 | 66.4 | 71.3 | 76.2 | 76.2 | 80.0 | |
| 壁 厚 | 2.1 | 2.1 | 2.1 | 2.1 | 2.0 | 2.0 | 2.0 | ||
| 型 號 | 轉彎半徑 R | 軸外徑(φ)×壁厚 加工 | 支架形狀I×K×t 輸送機高(H) | 滾 筒 幅 寬 W | 滾筒間距 P （滾筒數） | 滾筒 角度 θ | 滾筒強度 (kg) | 輸送機重量 (kg) | ||||||
| R-TCN | 900 | 12x1.0管 半圓 | [ 90×30×3.2 100 | 300～800 100遞增 | 75(23)?100(18) 150(12) | 90° | 100 〔400W〕 | 55.7 〔400W ? 75P〕 | ||||||

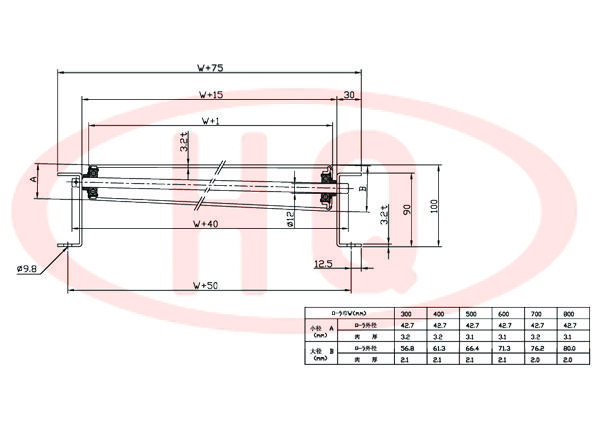

>>示意圖
